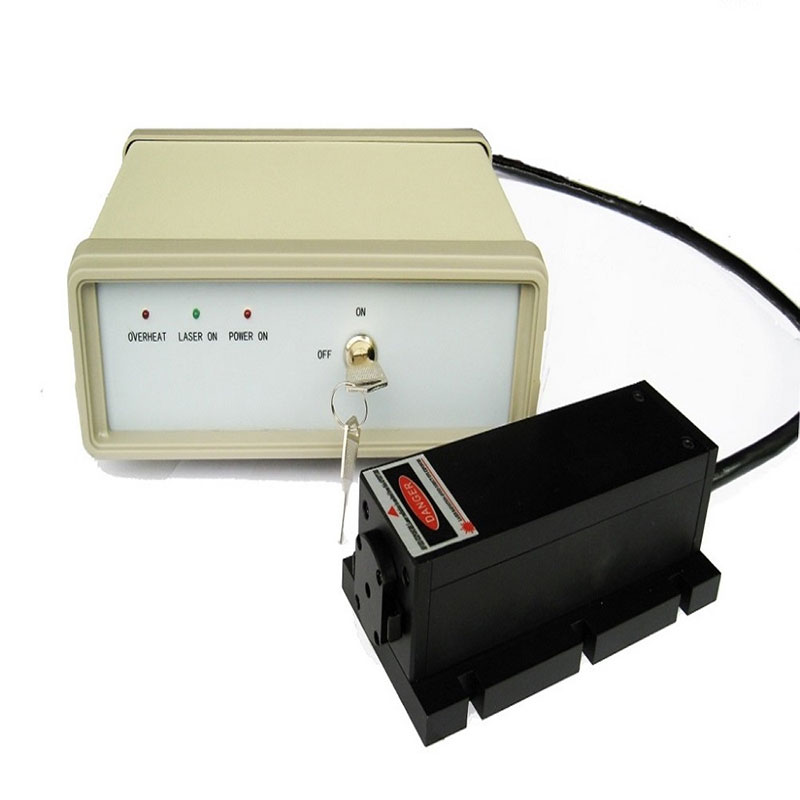

Диод сорылған CW: икемді және тиімді жарық көзі!

ND: Yag (Neadymium: Yttrium алюминий гранаты) сияқты ND-DOPED-кристалдар мен көзілдіріктер көптен бері лазерлік алу материалдары ретінде пайдаланылды. Оптикалық сорылатын, олар 1 мкмге дейін шығатын толқын ұзындығын шығара алады, ал Neodymium-дің қоздырғышығы тұрақты толқын және импульсті (Q-коммутация) жұмысын қолдайды.

Дәстүрлі лазерлерде, қарқынды жарқылдар мен доғалар шамдары пайда болу үшін цилиндрлік лазер кристалды өзекшесіне бағытталған. Содан кейін бұл модуль, әдетте, әдетте бірнеше дюйм және жоғары шағылыстырғыштармен және жартылай шағылыстырғыштармен немесе шығыс муфталармен шектелген лазер қуысының ішіне орналастырылады.

Алайда, бұл тәсіл бірнеше қиындықтарға тап болды. Біріншіден, сорғы шамы тиімді емес, бұл шамның электр энергиясын сорғымен айналдырудың тиімсіздігіне байланысты, өйткені көп пайдасыз жылу пайда болады. Сындалардан гөрі, бұл шамдар кеңжолақты радиацияны көрінетін және инфрақызыл диапазондарда шығарады, нәтижесінде шамның көп бөлігі лазер алудың кристалдарымен толығымен сіңірілмейді, бұл сорғы модулінің жылу шығарылуын күшейтпейді. Бұл жылуды лазерлі басы үшін суды салқындату жүйесі таратуы керек, ал көп кВт-кВт-ыдымен жабдықтау қажет.

Көптеген өнеркәсіптік қосымшалар үшін үздіксіз доғалар шамдары шектеулі және шектеулі өмір сүру ұзақтығы бар және оны 200-ден 600 сағатқа дейін ауыстыру қажет. Ауыстыру кезінде қуысты оптика көбінесе жақсы лазерлік шығару үлгісін сақтау үшін дәл келтірілуі керек. Бұл жиі жүйелі қызмет көрсету шығындарды арттырады, бірақ сонымен қатар лазерлік жүйенің тұрақтылығына әсер етуі мүмкін. Сонымен қатар, оптикалық туралау уақыт өте келе, тіпті шамды ауыстырмай, үнемі қайта есептеуді қажет етеді.

Қайта,Диод сорылған CWБұл шектеулер мен кемшіліктерді айтарлықтай жояды. Неодимий-доппен лазерлік кристалдарда толқын ұзындығы 808 және 880 нм-де жоғары сіңімделеді, ол 808 және 880 нм, бұл ингаастың жартылай өткізгіш лазерлік диодтарының шығарылуына сәйкес келеді. Лазер диоды электр энергиясын тиімдірек түрде лазерлік жарықта тиімді түрде айналдыруы мүмкін, ол Neodymium-Doped Crystal-мен тиімді сіңеді, ол қабырғадағы штепсельдік лазерлерге қарағанда бірнеше есе жоғары.

Жоғары электрлік тиімділікке қосымша,Диод сорылған CWБасқа да маңызды артықшылықтарға әкеледі. Шығу қуатына байланысты бұл лазерлер салқындату талаптарын азайтып, аз жылу тудырады. Сонымен қатар, олар кейбір лазерлі станоктардағы бір фазалы (110/220 В) сызықтармен үйлесімді немесе төмен кернеу утиляторларымен үйлесімді төмен кернеулі қуатпен қоректенеді.

Сонымен қатар, жартылай өткізгіш диодтардың ықшам мөлшеріне байланысты лазер басының жалпы мөлшері айтарлықтай азаяды. OEMS және өндірістік пайдаланушылар үшін диодтардың ұзақ өмірі одан әрі ұзақ уақыт жұмыс істеуді азайтады. Шын мәнінде, диодты сорғып келе жатқан қатты күйдегі лазерлерде диодтың сенімділігін үнемі жақсарту, бұл лазерлер көптеген жылдар бойы қиындықсыз жұмыс істеуге қол жеткізді.

Лазерлік кристалдарды енгізу тұрғысынан, диод сорылған CW, оның ішінде суды сору және бүйірлік сорғы бар бірнеше негізгі тәсілдер бар. Сорылған лазерлер электр желілерінің жоғары өнімділігі мен жоғары сапалы сәулелердің жоғары өнімділігі мен тұрақтылығын қамтамасыз етеді, ал шығыс қуат көздері шикі қуаттың бірнеше киловаттауға бағытталған, бірақ олардың сәулелік сапасы бұзылған.

Енгізілген сәттен бастапДиод сорылған CW, көптеген лазерлік кристалды геометрия әртүрлі коммерциялық жетістіктермен зерттелді. Олардың ішінде цилиндрлік шыбықтар, плиталар және жұқа диск кристалдары ең маңызды. Қуат пен режимге қойылатын талаптарға, пластиналар мен өзек лазерлер кристалдарына байланысты, ал диск кристалдары дискілік кристалдарды тек аяқталуы мүмкін. Әдетте, ROD Crystals төмен / орташа қуат пен жоғары режимдегі қосымшалар, ал табақша мен диск кристалдары жоғары қуатты лазерлерде жиі қолданылады.
